MAPPY(C)namco カートリッジ内部構成

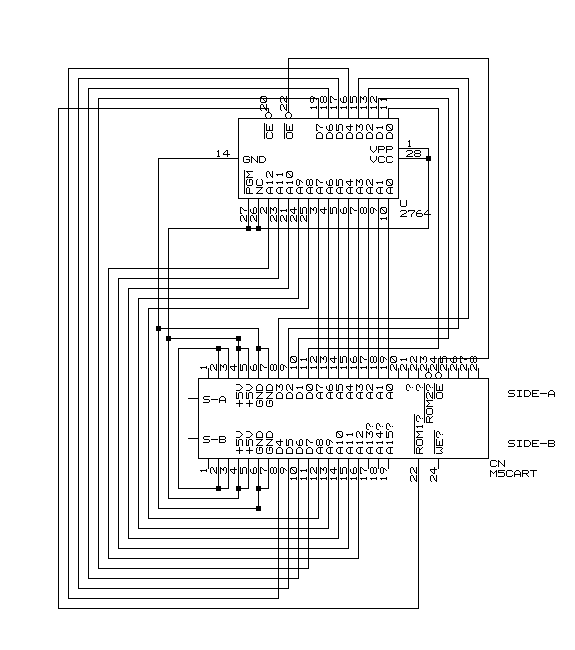

カートリッジコネクタのSIDE-Aが本体に向かって手前側になります。 カートリッジを分解すると部品面がSIDE-B、つまりM5の背面側になっています。 ROMとコンデンサ(図にはありません)だけの非常にシンプルな構成です。 簡単過ぎて説明のしようがありません。

独自に解析したものですので無保証です。この回路図を元にした上で発生したトラブルに関して一切責任を持ちません。

回路図の作成には BSch を利用させていただきました。
