　プロテクトについて

■ プロテクトについて

PC-98系のサイトを回っているとエプソンプロテクトの解除(DISPELL)の説明はあるのにコピープロテクト解除については「違法行為です」の一言で済ませられています。
この２つは目的が違う以外は全く同じ「プロテクト解除」であり、何故片方のみが解説され、もう片方は全く解説なられないのでしょうか？

そんな連中はさっさと無視して(笑)、とりあえずプロテクトについて。

■ サンプルプロテクト

既存のプロテクトの解除方法は流石に言及出来ませんのでサンプルとして、プロテクトを作成しました。

np2d_m.zip (10KB)

中味は MS-DOSのファイルシステムでプロテクトを加えたフロッピーのD88形式イメージです。
このプロテクトは Neko Project II ver0.28でプロテクトの再現が可能となっています。

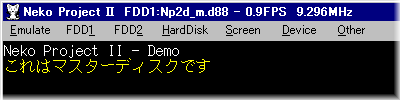

とりあえず、ブートしてみましょう。
　

今度は他のエミュレータで起動してみましょう。
D88形式から、他形式への変換に VFICを使用します。

D88→FDI

D88から FDI(Anex86で使用するイメージ)には変換できません。

D88→TFD

D88から TFD(一般的なベタイメージ)には変換できません。

D88→NFD

D88から NFD(T98-Nextで使用するイメージ)には変換できます。

　

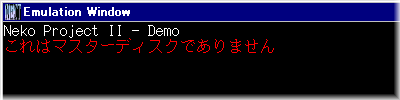

変換したイメージをブートすると思惑通りにプロテクトに引っ掛かりました。
VFICでは様々な形式へ変換出来る代りに D88依存な箇所までは変換出来ないのでしょう。

■ プロテクトの解除

とりあえず、過去このアプリケーションのファイラーがあったとして WIZARD V3/98で解除します。

ここで使用したファイラーは np2d_m.zipのディスクイメージに含まれています。

WIZARD V3/98をお持ちの方はこれを使用して外してみて下さい。

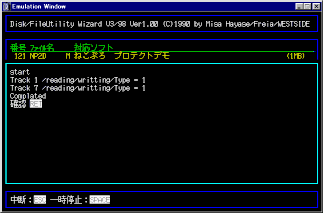

WIZARD V3/98で FILER\NP2D.W3M を指定して、バックアップを取ります。

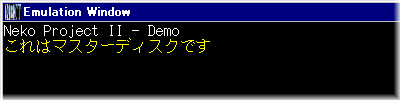

　 T98-Next

…でバックアップを取ったディスクでブートするとマスターディスクと認識するようになりました。

続いて、このプロテクトを解除したイメージを見てみます。

　マスターを変換した NFDは 1,329,936バイト。
　バックアップの NFDは 1,329,680バイト。

とサイズが小さくなりました。

プロテクト解除した事によりマスターかコピーかを判別しているチェック領域(4C:01:F6:01 256バイト)が不要になりその分サイズが減ってます。
早く言うと WIZARD V3/98でプロテクトを解除した為、特殊フォーマット部分が外れてノーマルフォーマットになりました。その為…

NFD→FDI

先程失敗した FDIへの変換も可能となっています。

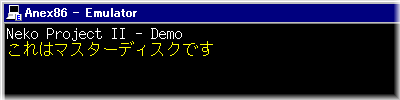

　 Anex86

勿論、正常動作します。

この様に MS-DOSベース(MEGDOS等も)のソフトウェアでは　プロテクトを解除及びノーマルフォーマット化する事により、MS-DOSと同様 Windows上(Anex86, ディスクイマージュ)からの吸い出しが可能になるケースが殆どです。

■ 自力で解除～

ここら辺は 80x86コードが読めないとダメなので…

合言葉は CD 1Bなのですが、これは 80x86で言えと int 1bhに当たります。
この int 1bhは PC-98の場合ディスクアクセスファンクションなのでこれを中心に調べて行きます。

1000:0072 B94C01         MOV    CX,014C

1000:0075 BAF601         MOV    DX,01F6

1000:0078 BB1000         MOV    BX,0010

1000:007B CD1B           INT    1B

とりあえず該当部分。
CX, DXレジスタは読み込む場所指定でこの場合 4C:01:F6:01を読み込みます。
というかこれは NP2D_M.D88のチェックセクタっすね(笑)

これがどこから呼ばれてるかと言うと…

1000:0018 E84300         CALL   005E

1000:001B 7316           JNB    0033

1000:001D BA0400         MOV    DX,0004

                   :

1000:0033 BEB900         MOV    SI,00B9

1000:0036 EB03           JMP    003B

1000:0038 BE9C00         MOV    SI,009C

1000:003B AC             LODSB

CALL 005E で次の JNB 0033で分岐してます。
005Eをコールしてセクタを読んで、失敗したら 0033番地へ、成功ならそのまま続行で 001D番地へ飛びます。
で、失敗したらプロテクトに引っ掛かりますので失敗しても強制的に続行させるように書換えて…
その先を追っていくと結局成功の場合は 0038番地、失敗の時は 0033番地が通るコードになってます。
面倒なので最初の分岐で強制的に成功ルーチンへ飛ばしてしまいましょう。

1000:001B 7316           JNB    0033

           ↓            ↓       ↓

1000:001B EB1B           JMP    0038

これでプロテクト解除です。
NP2D.W3Mはこのように書換えています。

これはかなり簡単な例で、実際にはどこでリードしてるか解りづらくしたり、暗号化させたり、書換えたらプロテクトに引っ掛かるようにしたりと、色々トラップがあるでしょう。

8086コードが読めて PC-98のハードがちょっと解れば…あとは時間と根気だけの世界です。

■ WIZARD V3/98がやっている事

NP2D.W3M では通常コピー(プロテクトに引っ掛かるコピー)をしながら、特定コードを書換えています。

    ad=mscn(ad,MEM2+0x1fff,0x73,0x16,0xba,0x04,0x00,0x8b,0xfe,0x83,0xc7);

    if(ad<=(MEM2+0x1fff)){hstr(ad+0x00,"eb,1b");++sw;}

上のスクリプトは 73 16 BA 04 00 8B FE 83 C7が見つかったら先頭２バイトを EB 1Bに書換えています。
結局上の書換えの通り 7316(JNB 0033) を EB1B(JMP 0038)にしてるだけなのですが、 73 16だとプロテクトと関係ない部分も書換えてしまう可能が強いので　プロテクト部分だけヒットできるように検索コードを広げています。

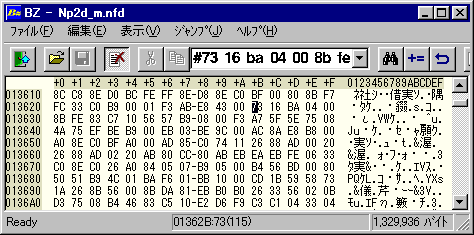

まぁ乱暴に言えばディスクイメージをバイナリエディタで開いて 73 16 BA 04 00 8B FE 83 C7を検索して EB 1Bに書換えても良い訳ですね。

　

　▲ np2d_m.nfdだと 1362B番地～

この場合、WIZARD V3でコピーした時と比べると例のCRC Errorのセクタ 4C:01:F6:01 は残りますが動作は同じです。
結局、コピー(複製)と言っても、プログラムにパッチをしてるだけなのです。

■ 最後に…

まぁ、著作権の解釈については各自に任せます。

ただ一つ考えて欲しいのは今貴方が持っているマスターディスクが壊れた時のこと。

メーカーに問い合わせてもサポートは殆ど期待できないでしょう。
ヤフーオークションでおおっぴらに中古販売してますが、これも著作権の侵害です。
かといって友人から貰おうが借りようがコピーしようが著作権の侵害です。

早い話、今のマスターディスクが壊れ再度入手しようとすれば　必ず著作権侵害はつきまといます。

「だからバックアップ」と私は考えています。
フロッピーディスクという壊れ易いメディアならなおさら…。
日本国の著作権…守らなくていいなんてとても言えませんが、ハッキリ言ってクズ同然です。
