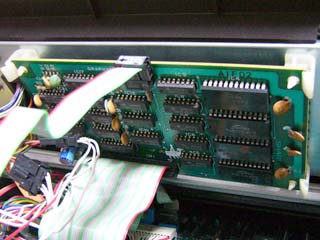

MZ-8BG
(MZ-80B用グラフィックRAM1)

 320×200ドットのグラフィックを表示させるために装着するオプションです。取り付け場所はCRT部下面で、裏返しに取り付け、下に延びている太いフラットケーブルを本体メインボードのコネクタに接続します。上の方にあるコネクタと細めのフラットケーブルは、拡張グラフィックメモリのMZ-8BGKから延びてきているものです。これを通して、2ページ目の表示データとか、表示用クロックとかをやりとりしています。

 しかし何ですね、MZ-80Bはグラフィック表示できるのがウリのはずなんだから、せめて1ページくらいは標準装備してくれてればよかったんですが…MZ-80B2になってからそれを実現しても、手遅れだと思う…。

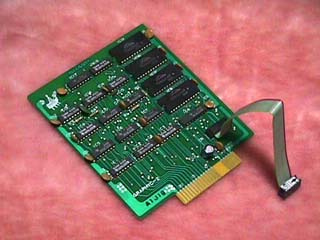

MZ-8BGK
(MZ-80B/B2用グラフィックRAM2)

 ある店のジャンクコーナーで見つけて、ついふらふらと買ってしまった一品…。いや実は、I/O誌の記事にこのボードを流用してMZ-80K/Cに320×200ドットのグラフィックを実装してしまおうというのがあって、材料として持っておくのも悪くないかと軽い気持ちでゲットしたものの、使わずに何年も眠せてしまいました…。
 そーいや何人かの人に「あげる」と言ったものの、その後会ってなかったりしてそのままになってるなぁ。ごめんね、今はMZ-80Bに装着しちゃったんであげられないのよ。

 MZ-80Bの拡張グラフィックボードで、つまりは2ページ目のG-RAMです。これは拡張スロットの上段右(背後から見て)に入れて、CRT部下面につくG-RAM1のコネクタにぴろっと伸びてるケーブルを接続することで取り付けられます。80Bはスロットが6つある、といっても実は予約されてるボードがあったというわけですねぇ。

 とはいうものの、GRAMを2ページ使うアプリって皆無に等しいですよね。純正BASICでも、2ページ目については初期化時にクリアしてないみたいですし…。
