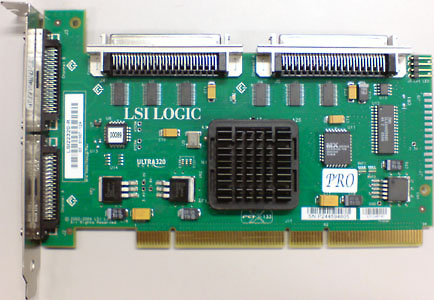

LSI22320-R / LSI LOGIC


インターフェイス:Ultra 320 SCSI (68pin LVD 320MB/s) *2

転送モード:Bus Master

Bus:PCI-X 1.0 (32/64bit 33/66/100/133MHz 3.3/5V)

SCSIコントローラ:53C1030 / LSI LOGIC

対応機種:PC/AT互換機

動作確認マザーボード:S2895A2NRF Thunder K8WE


 2ch対応の 53C1030を搭載する、LSI Logic製Ultra 320 SCSI対応アダプタカードシリーズの一つ。

 LSI21320も同様に2ch構成の53C1030を搭載するが、こちらは内部バス・外部バス共に2ch構成となっている点で異なる。

 ブラケット部に実装された外部コネクタはVHDIタイプの高密度ミニチュアコネクタであるが、内部コネクタが金属製となっているのが珍しい。

 動作そのものはLSI21230と何ら変わらないために特別な感想はないが、大きなトラブルを出すでもなく特に意識せずに素直に使えているというのは、実は非常に重要なことである。

 なお、Thunder K8WEで本カードを含むLSI2x320系カードを使用する場合、BIOS設定でPCI設定を一部デフォルト設定と変える必要があり、かつオンボードでSATA HDDを接続している場合にはディスクBIOSとして大量の領域を占有されるため、PCI ExpressかPCI-Xに対応するSATA/SASカードにSATA HDDを接続するようにしてこれを回避する必要があることを付記しておく。
