PC-1431
PC-1430
 PC-1246で採用された4bit CPUの波が関数ポケコンにも及んできました。高速演算・低消費電力がウリの4bitポケコンですから、こちらにまで採用例が現れるってことはもしや以降の新製品は全て4bit化しちゃうつもりだったんだろうか?
とか思ってしまうのですが…。あくまで当時の個人的な感想ですけれど、新しいCPUの性能が良いってことで宣伝する以上、全部置き換えちゃうんじゃないかと思ったのは事実です。後のPC-E500でESR-H(SC61860)からESR-L(SC62015)に置き換わっていったのと同じ理屈です。 でもどういうわけだか、これまた個人的にはこのPC-1431が4bitポケコンであることはかなり長い間知らなかったのですよね。周囲にユーザーがいなかったのが一番の理由ですが、雑誌でもほとんど露出がありませんし、普通の関数電卓と同じく安くするために機能を削ったのだと思い込んでいましたからね。 |
 こちらはRAM削減(2KB)バージョンのPC-1430。輸出専用モデルですね。先に手に入った都合上、以後PC-1430の写真で紹介しますが機能的な差異はほとんどありません。 |

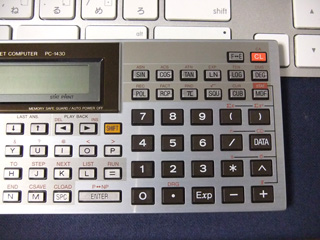

 関数部分をアップにしてみました。この配列はどこかで…そう、教育用ポケコンであるPC-1404Gと同じじゃないですか。いや、スタイルや時代的にはPC-1415Gそっくりと言うべきでしょうか? それにどうやら、関数キーだけでなく命令なども同機能のようです。ということは、関数ポケコンを作っても機能が少なくなるならば、あえて機能の少ない機種をモデルにしたということなのかもしれません。まぁ、キーが大きくて押しやすいですしね。 |

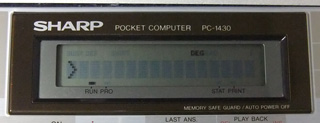

 こちらは画面。当時のPC-14xx系と同じ、16桁表示画面なのですが…。問題は文字表示部分ではなく、モードのインジケータです。RUNとPROの二つしかありません。そして実はMODEキーはあってもCALキーはなく、つまり電卓モードがないのです。これはもちろんPC-1415Gなどにもなく、そのままと言っては身もふたもないですが、関数ポケコンだとうっかり買ったら様子が全く違っていた…なんてこともありそうな仕様です。 |
というわけで、どうやら表向きはPC-14xx系の低価格機という存在ではありますが、その実はPC-1415Gの一般販売モデルだったのです。教育専用機は一般販売されないのでいまひとつ中身についての情報が乏しく、私自身が「教育専用機のアーキテクチャはPC-1417Gまでずっと同じ」と思い込んでいたので不思議だった(なぜアーキテクチャを変えたのにコンセプトだけ同じなのか?)のですが、ようやく謎が解けました。

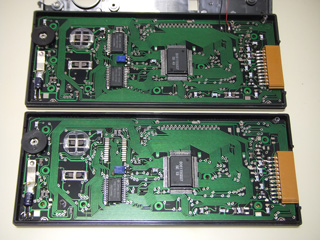

 では両機種のメモリの差がどう実装で分けられているのか、中身を見てみましょう…。 …素直にメモリ(6116)をひとつ載せるかふたつ載せるか、の違いですね。あらかじめパターンが用意されていますから、増設側に載せるか否かということです。 細かくて見にくいですが、上側…つまりPC-1431には圧電ブザーがついていて、茶色いコネクタのすぐ上あたりにその駆動回路があります。基板としてはPC-1430も全く同じなのですが、圧電ブザーがないだけではなく駆動回路の部品もないという状態ですので、ただ圧電ブザーをつなげればよいということでもなさそうですね。 |

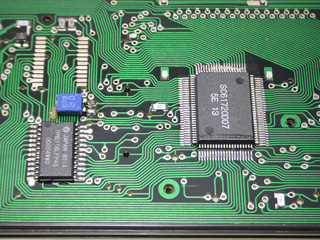

 CPUはSC61720、サフィックスはD07。これ、PC-1405G/1415Gと全く同じですね。もっと言えば基板は完全にPC-1415Gと同じです。 CPUの型番のサフィックスは内部ROMの分類に使われているはずですし、中身も含めて全く同じということなんですね…。PC-1415GはRAMが2KBのモデルしかありませんから、4KBのPC-1431があるということは、最初からそれを前提に設計していたということになります。 そうか…学校教育用ってイメージほど特別な存在じゃないんだ…。一般にも販売することで、学校向けに安く売った「損」を少しでも取り返していたってことなんでしょうかね…。 |

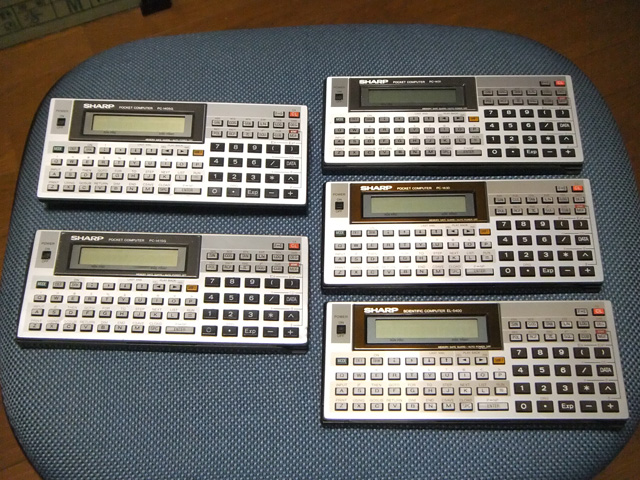

そういうわけで、PC-1431系/PC-1405G系のファミリー勢揃い。左が、上からPC-1405G、PC-1415G。右が、上からPC-1431、PC-1430、EL-5400。
 これはPC-1431の輸出モデル、EL-5400です。というか一連のEL-5000番台にも低級機があったということですか。こちらは他のEL型番と同じく、名前以外に種機から変化のあったところはありません。ということですので、こちらも4bitポケコン。ELシリーズの輸出先にも、コストダウンモデルを用意したということですね。 |
 こちらは箱。2色カラーとやや節約されてはいますが、テキスト付を謳う饒舌な箱書きです。 |
 そしてマニュアルとテキスト。構成としても他のEL型番と大差ありませんね。 |
ところで、他のELポケコンではどれもEL-55xxなのに、これだけ100少ないということは、やはり数字が与える印象を考えて下位モデルなりの型番にしたということなんでしょうね。
